دیتیل کرتین وال: بررسی کامل جزئیات اجرایی و فنی

مقدمه

دیتیل کرتین وال مجموعه‌ای از نقشه‌های فنی و جزئیات اجرایی است که نحوه اتصال، نصب و عملکرد اجزای نمای کرتین وال را نشان می‌دهد. این دیتیل‌ها شامل اتصالات به سازه، نحوه نصب پروفیل‌های عمودی و افقی، روش‌های نصب شیشه، آب‌بندی، درزگیری و سیستم‌های زهکشی می‌شوند.

دقت در طراحی دیتیل کرتین وال باعث می‌شود که نمای ساختمان علاوه بر زیبایی، مقاومت بالا، عملکرد مناسب در برابر باد، زلزله و شرایط جوی نامساعد داشته باشد.

این دیتیل‌ها برای اطمینان از ایمنی، استحکام، زیبایی و عملکرد مناسب کرتین وال در برابر نیروهای خارجی (باد، زلزله، بار مرده و زنده) طراحی می‌شوند.

۱. اجزای اصلی دیتیل کرتین وال

الف) دیتیل اتصال کرتین وال به سازه اصلی

یکی از مهم‌ترین بخش‌های اجرای کرتین وال، نحوه اتصال با براکت کرتین وال به سازه اصلی (بتنی یا فلزی) است که باید بتواند بارهای وارده را به درستی منتقل کند.

🔹 براکت‌ها (Brackets):

• براکت ثابت (Fixed Bracket): برای اتصالات بدون تغییر و بارگذاری مستقیم.

• براکت متحرک (Adjustable Bracket): امکان تنظیم فاصله کرتین وال از سازه و جبران خطاهای نصب.

• براکت کشویی (Sliding Bracket): برای جذب انبساط و انقباض ناشی از تغییرات دما و زلزله.

🔹 پیچ و رول‌بولت:

• برای اتصال براکت‌ها به بتن یا سازه فلزی از رول‌بولت‌های فولادی ضدزنگ استفاده می‌شود.

• در سازه‌های فولادی، از جوشکاری یا پیچ‌های فولادی استفاده می‌شود.

🔹 دیتیل‌های اتصال کرتین وال به:

• سقف و کف ساختمان

• تیر و ستون‌های فلزی یا بتنی

• دیوارهای جانبی و جداکننده‌ها

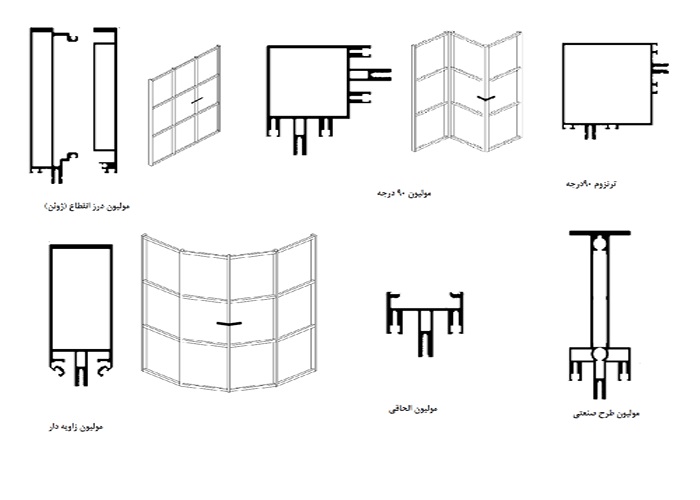

ب) دیتیل اتصال مولیون و ترنزوم

🔹 اتصال مکانیکی:

• ترنزوم‌ها (پروفیل‌های افقی) به مولیون‌ها (پروفیل‌های عمودی) با براکت‌های فلزی داخلی و پیچ و مهره‌های فولادی متصل می‌شوند.

🔹 اتصال با پین و شیار (Pin & Slot Connection):

• در این روش، پین‌های فلزی مخصوص داخل شیارهای تعبیه‌شده در مولیون و ترنزوم کرتین وال قرار می‌گیرند که باعث استحکام بیشتر می‌شود.

🔹 درزهای انبساطی (Expansion Gaps):

• برای جذب انبساط و انقباض حرارتی، فاصله‌هایی در محل اتصال مولیون و ترنزوم در نظر گرفته می‌شود که با واشرهای لاستیکی EPDM یا چسب‌های سیلیکونی درزگیری می‌شوند.

ج) دیتیل نصب شیشه روی کرتین وال

🔹 سیستم فیس کپ (Face Cap System):

• در این سیستم، شیشه‌ها روی پروفیل قرار گرفته و توسط درپوش‌های آلومینیومی (Cap Profiles) و پیچ‌های مخصوص محکم می‌شوند.

🔹 سیستم فریم لس (Frameless or Structural Silicone Glazing):

• شیشه‌ها بدون فریم فلزی بیرونی، توسط چسب سیلیکونی مخصوص نما و لاستیک‌های درزگیر به پروفیل‌ها متصل می‌شوند.

🔹 سیستم اسپایدر (Spider System):

• شیشه‌ها با استفاده از اتصالات نقطه‌ای (Spider Fittings) و بست‌های فلزی به ساختمان متصل می‌شوند.

🔹 نوارهای اسپیسر (Spacer Bars):

• برای ایجاد فاصله مناسب بین شیشه‌های دوجداره و جلوگیری از انتقال حرارت استفاده می‌شوند.

د) دیتیل آب‌بندی و درزگیری کرتین وال

آب‌بندی صحیح در کرتین وال بسیار مهم است زیرا باعث جلوگیری از نفوذ آب، هوا و گرد و غبار می‌شود.

🔹 نوارهای لاستیکی EPDM:

• بین شیشه و پروفیل قرار می‌گیرند و از ورود آب و هوا جلوگیری می‌کنند.

🔹 چسب‌های سیلیکونی و پلی‌یورتان:

• در سیستم فریم لس برای اتصال شیشه به پروفیل و جلوگیری از نفوذ رطوبت استفاده می‌شوند.

🔹 سیستم زهکشی داخلی (Drainage System):

• شامل سوراخ‌های تخلیه آب و مسیرهایی درون پروفیل‌ها است که از تجمع آب جلوگیری می‌کند.

۲. انواع دیتیل‌های اجرایی کرتین وال

دیتیل‌های کرتین وال بسته به نوع سیستم نصب متفاوت هستند:

الف) دیتیل کرتین وال استیک (Stick System)

🔹 در این سیستم، پروفیل‌ها و شیشه‌ها در محل پروژه مونتاژ می‌شوند.
🔹 دیتیل‌ها شامل:

• اتصال مولیون به سازه

• اتصال ترنزوم به مولیون

• نصب شیشه با فیس کپ یا فریم لس

• سیستم زهکشی داخلی

ب) دیتیل کرتین وال یونیتایزد (Unitized System)

🔹 در این سیستم، پانل‌های پیش‌ساخته در کارخانه مونتاژ و سپس به سایت منتقل می‌شوند.
🔹 دیتیل‌های این سیستم شامل:

• اتصال پنل‌های یونیتایزد به یکدیگر

• سیستم آب‌بندی داخلی و زهکشی

• نحوه نصب در محل پروژه

۳. مزایای استفاده از دیتیل‌های دقیق در کرتین وال

✅ افزایش دقت اجرا: جلوگیری از اشتباهات نصب و کاهش هزینه‌های اصلاح.
✅ افزایش استحکام و ایمنی: جلوگیری از لرزش و تغییر شکل نما در برابر باد و زلزله.
✅ بهبود عملکرد حرارتی و صوتی: جلوگیری از نفوذ هوا و کاهش مصرف انرژی.
✅ طراحی زیبا و هماهنگ: افزایش کیفیت بصری و اجرای دقیق طرح معماری.

نتیجه‌گیری

دیتیل کرتین وال شامل نقشه‌های اجرایی و روش‌های نصب است که تأثیر مستقیم بر دوام، ایمنی، عملکرد حرارتی و زیبایی نما دارد. طراحی و اجرای صحیح دیتیل‌ها باعث افزایش استحکام سازه، بهبود آب‌بندی و جلوگیری از خطاهای نصب می‌شود.
