نمای کرتین وال؛ شیشه‌ای مدرن با عایق حرارتی و صوتی بالا

نمای کرتین وال یکی از پیشرفته‌ترین و پرکاربردترین سیستم‌های نمای ساختمان‌های مدرن است که هم از منظر زیبایی‌شناسی و هم از دیدگاه مهندسی اهمیت بالایی دارد. این سیستم به عنوان یک پوشش خارجی غیر باربر روی اسکلت اصلی ساختمان نصب می‌شود و توانایی کنترل عبور حرارت، صدا و نفوذ آب را دارد. استفاده از کرتین وال باعث افزایش نور طبیعی در فضاهای داخلی می‌شود و جلوه‌ای مدرن و شفاف به ساختمان می‌بخشد.

در طراحی و اجرای کرتین وال، ترکیب مواد با کیفیت بالا، رعایت استانداردهای مهندسی و توجه به جزئیات اجرایی، نقش حیاتی در دوام، ایمنی و کارایی نهایی دارد. پروفیل‌های آلومینیومی با آلیاژ مناسب و شیشه‌های سکوریت یا Low-E، علاوه بر کاهش وزن سیستم، مقاومت و طول عمر آن را تضمین می‌کنند.

تعریف کرتین وال

کرتین وال (Curtain Wall) یک سیستم غیر باربر است که بر روی اسکلت ساختمان نصب می‌شود و تنها وظیفه پوشش و حفاظت ساختمان در برابر عوامل محیطی را دارد. برخلاف دیوارهای باربر سنتی، کرتین وال هیچ باری از سازه ساختمان را تحمل نمی‌کند و تنها وزن خود و فشار باد به پروفیل‌ها و اتصالات منتقل می‌شود.

سیستم کرتین وال شامل پروفیل‌های آلومینیومی، شیشه‌های دوجداره یا چندلایه، نوارهای آب‌بندی و اتصالات تخصصی است. این سیستم امکان طراحی انعطاف‌پذیر با اشکال مختلف هندسی را فراهم می‌کند و می‌تواند روی ساختمان‌های بلندمرتبه با ارتفاع زیاد نصب شود.

ویژگی‌های اصلی کرتین وال

• غیر باربر بودن: فشار وزن خود را به اسکلت ساختمان منتقل می‌کند، بدون اینکه سازه اصلی را تحت فشار قرار دهد.

• شفافیت و نورگیری طبیعی: با استفاده از شیشه‌های بزرگ و طراحی مینیمال، بیشترین نور طبیعی را به فضای داخلی منتقل می‌کند.

• عایق حرارتی و صوتی: با شیشه دوجداره و نوارهای EPDM، کاهش مصرف انرژی و ایجاد محیطی آرام و مطبوع امکان‌پذیر است.

• انعطاف‌پذیری طراحی: امکان اجرای اشکال منحنی، زاویه‌دار و حتی طراحی‌های اسپایدر و فریم‌لس وجود دارد.

• دوام و طول عمر بالا: استفاده از پروفیل آلومینیومی استاندارد و شیشه مقاوم باعث افزایش عمر مفید سیستم می‌شود.

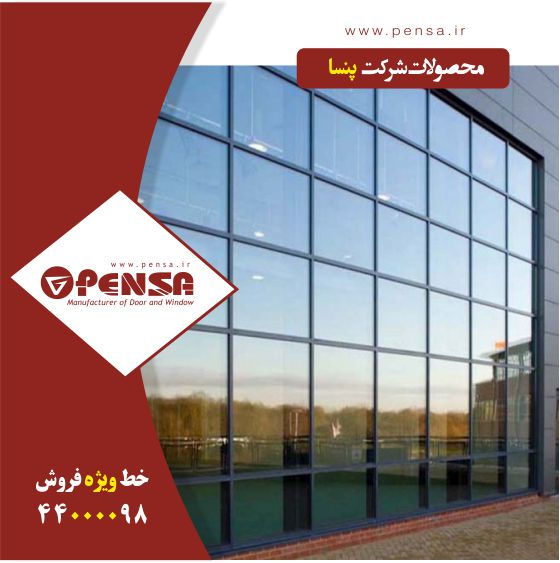

• کپشن: نمای کرتین وال نصب شده روی یک ساختمان بلندمرتبه

• Alt متن جایگزین: نمونه نمای شیشه‌ای کرتین وال با پروفیل آلومینیومی لامل

: ساختار فنی نمای کرتین وال

نمای کرتین وال شامل مجموعه‌ای از پروفیل‌های آلومینیومی، شیشه‌های دوجداره یا چندلایه، نوارهای آب‌بندی و اتصالات تخصصی است که با دقت مهندسی طراحی و اجرا می‌شوند. این سیستم به گونه‌ای ساخته می‌شود که علاوه بر زیبایی، دوام، ایمنی و عایق‌بندی حرارتی و صوتی را تضمین کند.

اجزای اصلی ساختاری

1. پروفیل‌های آلومینیومی: معمولاً از آلیاژ 6063 با ضخامت دیواره ۱.۲ تا ۲ میلی‌متر استفاده می‌شود و پوشش الکترواستاتیک مقاوم در برابر رطوبت، نور خورشید و خوردگی دارد.

2. شیشه‌ها: شیشه سکوریت دوجداره یا Low-E با ضخامت ۸ تا ۲۵ میلی‌متر، قابلیت انتخاب رنگی یا شفاف و مقاومت در برابر ضربه و حرارت را دارند.

3. نوارهای آب‌بندی و لاستیک EPDM: برای جلوگیری از نفوذ آب و هوا و افزایش عمر سیستم استفاده می‌شوند.

4. اتصالات و بست‌ها: پیچ و مهره‌های مقاوم، بست‌های اسپایدر فولادی یا اتصالات پیش‌ساخته یونیتایزد برای نگهداری شیشه‌ها و پروفیل‌ها استفاده می‌شوند.

انواع سیستم‌های کرتین وال

سیستم فیس کپ (Face Cap)

سیستم فیس کپ دارای قاب‌های پوششی روی شیشه است که علاوه بر محافظت، جلوه‌ای مینیمال و مرتب ایجاد می‌کند. مزیت اصلی این سیستم امکان تعویض شیشه‌ها بدون باز کردن کل پروفیل‌ها است. این روش بیشتر در ساختمان‌های اداری و تجاری با طراحی مدرن کاربرد دارد.

تصویر پیشنهادی:

• کپشن: نمای فیس کپ کرتین وال با شیشه دوجداره

• Alt متن جایگزین: شیشه کرتین وال فیس کپ روی ساختمان تجاری

سیستم فریم‌ لس (Frameless)

سیستم فریم‌لس بدون قاب است و شیشه‌ها با بست‌های استیل یا اسپایدر متصل می‌شوند. این سیستم شفافیت کامل ایجاد می‌کند و جلوه‌ای مینیمال و مدرن به ساختمان می‌بخشد. با وجود زیبایی، نصب آن نیازمند دقت بالا و تجهیزات تخصصی است.

• کپشن: نمای فریم‌لس کرتین وال، شفاف و مدرن

• Alt متن جایگزین: سیستم فریم‌لس شیشه‌ای با اتصالات اسپایدر

سیستم یونیتایزد (Unitized)

سیستم یونیتایزد شامل واحدهای پیش‌ساخته است که در کارخانه تولید و روی سایت نصب می‌شوند. این روش سرعت نصب بالاتر و کنترل کیفیت بهتر را امکان‌پذیر می‌کند. هر واحد شامل قاب، شیشه و اتصالات لازم است و به راحتی روی اسکلت ساختمان نصب می‌شود.

• کپشن: نصب واحدهای پیش‌ساخته یونیتایزد روی ساختمان

• Alt متن جایگزین: نمای کرتین وال یونیتایزد در حال نصب

سیستم اسپایدر (Spider)

سیستم اسپایدر از اتصالات نقطه‌ای فولادی برای نگهداری شیشه استفاده می‌کند و جلوه‌ای کاملاً شفاف و مدرن ایجاد می‌کند. این سیستم بیشتر در نماهای شیشه‌ای بزرگ و ساختمان‌های بلندمرتبه کاربرد دارد و نیازمند مهارت بالا در نصب است.

شیشه‌های نصب شده با اتصالات اسپایدر

مقایسه کوتاه سیستم‌ها

• فیس کپ: راحتی نگهداری و تعویض شیشه‌ها

• فریم‌لس: شفافیت کامل و مینیمالیسم

• یونیتایزد: نصب سریع و کیفیت ساخت کنترل‌شده

• اسپایدر: شفافیت بالا و طراحی مدرن برای نماهای بزرگ

مقایسه کرتین وال با نمای فریم‌لس و کامپوزیت

نمای کرتین وال نسبت به نمای فریم‌لس و کامپوزیت، مزایا و محدودیت‌های خاص خود را دارد:

• با فریم‌لس: کرتین وال دارای قاب و پروفیل استاندارد است که کنترل حرارتی و عایق‌بندی صوتی بهتری ارائه می‌دهد. فریم‌لس شفافیت بیشتری دارد اما عایق‌بندی آن محدود است.

• با کامپوزیت: کرتین وال انعطاف‌پذیری طراحی بالاتری دارد و امکان اجرای شیشه‌های بزرگ و نماهای منحنی را فراهم می‌کند. نمای کامپوزیت هزینه اولیه کمتر دارد اما نور طبیعی کمتری وارد ساختمان می‌کند و جلوه شیشه‌ای مدرن را ندارد.

تصویر پیشنهادی:

• کپشن: مقایسه نمای کرتین وال و نمای کامپوزیت

• Alt متن جایگزین: کرتین وال شفاف و نمای کامپوزیت روی ساختمان

مراحل اجرا

اجرای کرتین وال نیازمند رعایت دقیق استانداردهای مهندسی و کنترل کیفیت است. مراحل اصلی به شرح زیر است:

1. بررسی و طراحی اولیه: محاسبه فشار باد، بارهای وارده و انتخاب پروفیل و شیشه مناسب بر اساس استانداردها

2. تولید یا آماده‌سازی واحدها: در سیستم یونیتایزد، واحدهای پیش‌ساخته شامل پروفیل و شیشه تولید می‌شوند

3. نصب اسکلت و پروفیل‌ها: پروفیل‌ها روی اسکلت ساختمان نصب می‌شوند و تراز بودن آن‌ها کنترل می‌شود

4. نصب شیشه‌ها و اتصالات: شیشه‌ها با سیستم اسپایدر، فیس کپ یا یونیتایزد نصب می‌شوند

5. آب‌بندی و عایق‌بندی: استفاده از نوارهای EPDM و چسب‌های مقاوم برای جلوگیری از نفوذ آب و هوا

6. کنترل نهایی و تست فشار باد: بررسی تراز، ایمنی و کارایی حرارتی و صوتی سیستم

نکات مهندسی در اجرای کرتین وال

• بررسی دقیق بار باد و فشارهای وارد بر پروفیل‌ها

• انتخاب ضخامت و نوع شیشه مناسب بر اساس ارتفاع و کاربری ساختمان

• رعایت استانداردهای ملی و بین‌المللی در طراحی و نصب

• کنترل فاصله و تراز پروفیل‌ها برای جلوگیری از پیچش یا تغییر شکل شیشه‌ها

نکات کنترل کیفیت

• بررسی ضخامت شیشه و استاندارد آن

• کنترل کیفیت پروفیل‌ها و پوشش آن‌ها

• اطمینان از نصب صحیح نوارهای آب‌بندی و اتصالات

• تست عملکرد حرارتی و صوتی بعد از نصب

• بازرسی نهایی توسط تیم مهندسی و ثبت گزارش کیفیت

تصویر پیشنهادی:

• کپشن: کنترل کیفیت پروفیل و شیشه نمای کرتین وال

• Alt متن جایگزین: بازرسی نهایی کرتین وال قبل از تحویل

نکته مهندسی در اجرا و کنترل کیفیت

موفقیت پروژه کرتین وال در گرو رعایت جزئیات اجرایی، استانداردهای مواد، و کنترل دقیق کیفیت در تمام مراحل است. عدم توجه به این موارد می‌تواند باعث نفوذ آب، کاهش کارایی حرارتی، یا حتی شکست شیشه در شرایط وزش باد شدید شود.

پرسش و پاسخ

س: تفاوت کرتین وال با فریم‌لس چیست؟
ج: کرتین وال دارای قاب و پروفیل استاندارد است که کنترل حرارتی و عایق‌بندی صوتی بهتری ارائه می‌دهد، در حالی که فریم‌لس شفافیت بیشتری دارد و جلوه مینیمال ایجاد می‌کند.

س: عمر مفید نمای کرتین وال چقدر است؟
ج: با نگهداری استاندارد و رعایت نکات اجرایی، بیش از ۲۰ سال دوام دارد.

س: آیا نصب کرتین وال روی ساختمان‌های بلند امکان‌پذیر است؟
ج: بله، با استفاده از سیستم یونیتایزد و تجهیزات بالابر تخصصی، نصب ایمن و سریع انجام می‌شود.

س: مزیت شیشه Low-E در کرتین وال چیست؟
ج: شیشه Low-E میزان عبور حرارت را کاهش داده و مصرف انرژی را تا ۳۰–۴۰٪ کاهش می‌دهد و در عین حال نور طبیعی کافی را حفظ می‌کند.

-----------------------------------------------------------------------------------

نمای کرتین وال (Curtain Wall) یک سیستم ساختمانی است که به عنوان پوسته خارجی یک ساختمان عمل می‌کند. این سیستم شامل واحدهای نمایی مستقلی است که به صورت افقی و عمودی بر روی سازه اصلی ساختمان قرار می‌گیرند و نقشی باربری در انتقال بارها به سازه اصلی ندارند.

کرتین وال عمدتاً به منظور ایجاد پوسته خارجی زیبا، مقاوم با شیشه اسپندرال برای ساختمان استفاده می‌شود. این سیستم اجازه می‌دهد تا نور طبیعی و دید بیرون را به داخل ساختمان انتقال دهد، به عنوان یک عنصر زیبایی‌شناسانه عمل کند و از نقاط نفوذی مانند باران، باد و رطوبت در برابر ساختمان محافظت کند.

انواع نمای آلومینیومی کرتین وال

با توجه به مواد و ساختار استفاده شده، کرتین وال همانند هندریل های شیشه ای می‌تواند خصوصیات مختلفی داشته باشد، از جمله عایق حرارتی، عایق صوتی، مقاومت در برابر بارهای زلزله و ضربه، کنترل نور، و مقاومت در برابر آتش.

از مزایای استفاده از کرتین وال می‌توان به افزایش بهره‌وری انرژی، ایجاد فضای داخلی راحت و روشن، امکان اعمال طرح‌های زیبا و خلاقانه، و کاهش نیاز به نگهداری و تعمیرات مداوم اشاره کرد.

کرتین وال معمولاً در ساختمان‌های تجاری، اداری و مسکونی با ارتفاع بالا و استفاده از نماهای شیشه‌ای برای ایجاد دید وسیع به استفاده می‌شود

نمای کرتین وال پنسا معمولاً از ورق‌های شیشه، آلومینیوم، فلزات متخلخل و یا پنل‌های ساندویچی تشکیل شده است. این واحدها در قالب بخش‌های متفاوتی نظیر پنل‌ها، پروفیل‌ها و قطعات اتصال استفاده می‌شوند.

مزایای استفاده از نمای کرتین وال

• ایجاد ظاهر زیبا و مدرن برای ساختمان

• ایجاد دید بیرونی و انتقال نور طبیعی به داخل ساختمان

• عملکرد عایق حرارتی و صوتی مناسب

• مقاومت در برابر بارهای جانبی نظیر باد، بارهای زلزله و بارهای حفاظتی

• کاهش نیاز به ساختار باربری داخلی و افزایش فضای داخلی قابل استفاده

• سرعت بالا در نصب و ساخت سیستم نما

نمای کرتین وال عمدتاً در ساختمان‌های تجاری، اداری، هتل‌ها و مجتمع‌های مسکونی با ارتفاع بالا استفاده می‌شود. این سیستم می‌تواند برای ایجاد طرح‌های مختلف، انتقال استایل‌های معماری و ایجاد اثرات ویژه نورپردازی استفاده شود.
