آموزش کامل نصب کرتین وال (Curtain Wall) گام‌به‌گام

کرتین وال یک نمای شیشه‌ای مدرن است که به‌صورت خودایستا بر روی ساختمان نصب می‌شود. این سیستم به سازه اصلی متصل است ولی بارهای ساختمان را تحمل نمی‌کند. نصب نمای کرتین وال نیازمند دقت بالا، ابزارهای خاص و رعایت استانداردهای فنی است.

۱. آماده‌سازی و بررسی نقشه‌ها

قبل از شروع نصب، باید نقشه‌های اجرایی و جزئیات فنی را به‌دقت بررسی کرد.

مراحل:

1. بررسی نقشه‌های معماری و سازه‌ای

   • محل نصب کرتین وال را مشخص کنید.

   • اندازه‌های داده‌شده در نقشه را با اندازه‌های واقعی محل نصب تطبیق دهید.

2. آماده‌سازی ابزار و مصالح مورد نیاز

   • پروفیل‌های آلومینیومی (مولیون، ترنسم، کاور، و …)

   • یراق‌آلات و اتصالات کرتین وال  (پیچ، مهره، لقمه‌های نگهدارنده، لاستیک‌های درزبندی و …)

   • شیشه (سکوریت، لمینیت یا دوجداره)

   • چسب سیلیکونی و فوم پلی‌اورتان

   • ابزارها (دریل، پیچ‌گوشتی برقی، متر، تراز، گونیا، و …)

۲. نصب پروفیل‌های عمودی (مولیون‌ها)

مولیون‌ها ستون‌های اصلی ساختار کرتین وال هستند که به سازه ساختمان متصل می‌شوند.

مراحل نصب:

1. تعیین محل قرارگیری مولیون‌ها

   • با توجه به نقشه، نقاط دقیق نصب را روی سازه مشخص کنید.

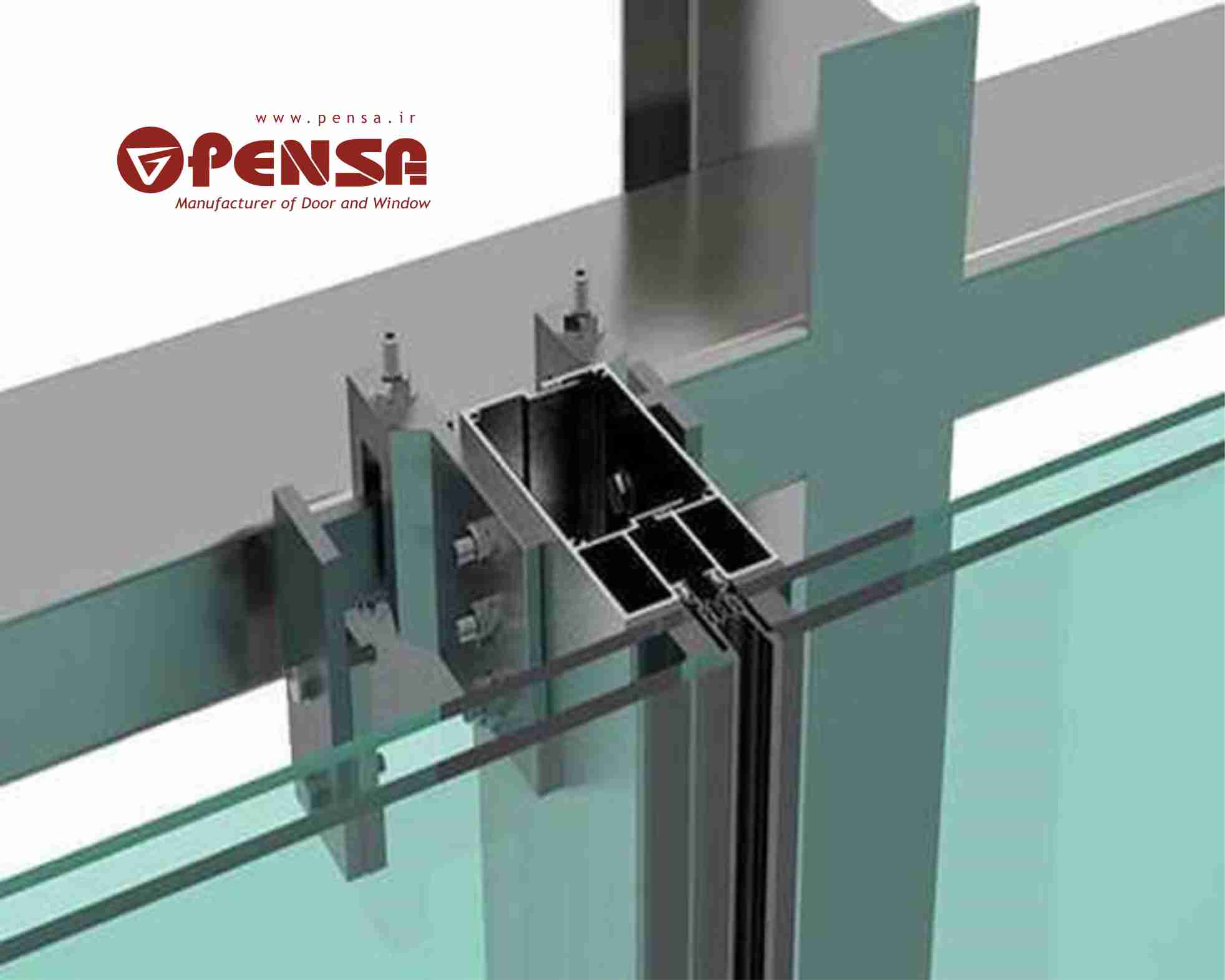

2. نصب صفحات نگهدارنده (پلیت‌ها)

   • در قسمت‌های موردنظر، پلیت‌های فلزی را به سازه اصلی جوش دهید یا با رول‌بولت محکم کنید.

3. نصب مولیون‌ها

   • پروفیل‌های عمودی (مولیون‌ها) را در جای خود قرار دهید.

   • با استفاده از پیچ و مهره، مولیون‌ها را به پلیت‌های متصل‌شده به سازه، محکم کنید.

   • با تراز، اطمینان حاصل کنید که مولیون‌ها کاملاً عمودی و در یک راستا هستند.

۳. نصب پروفیل‌های افقی (ترنزوم ها)

ترنزوم‌ ها نقش تیرهای افقی را دارند و شیشه یا پنل‌های پرکننده روی آن‌ها قرار می‌گیرند.

مراحل نصب:

• اندازه‌گیری دقیق فواصل بین مولیون‌ها

طول ترنزوم‌ ها را مشخص کنید.

• برش و نصب ترنسم‌ها

پروفیل‌های افقی را با دقت برش دهید.

آن‌ها را با پیچ و لقمه‌های مخصوص به مولیون‌ها متصل کنید.

از تراز بودن و استحکام ترنسم‌ها مطمئن شوید.

۴. آب‌بندی و درزبندی فریم‌ها

برای جلوگیری از ورود آب، گرد و غبار و هوا، باید تمام درزها به‌درستی آب‌بندی شوند.

مراحل آب‌بندی:

• نصب نوارهای لاستیکی آب‌بندی (EPDM)

نوارهای لاستیکی را در شیارهای مخصوص پروفیل‌ها قرار دهید.

• اعمال چسب سیلیکونی در محل اتصالات

درزهای بین پروفیل‌ها را با چسب مخصوص پر کنید.

دقت کنید که چسب به‌صورت یکنواخت اعمال شود.

۵. نصب شیشه یا پنل‌های پرکننده

بعد از آماده‌سازی فریم، شیشه‌ها یا پنل‌های کامپوزیت در محل خود نصب می‌شوند.

مراحل نصب:

• انتخاب نوع شیشه

بسته به نیاز، از شیشه‌های سکوریت، لمینیت یا دوجداره استفاده کنید.

• جاگذاری شیشه در فریم

شیشه‌ها را به‌آرامی در جای خود قرار دهید.

از لقمه‌های نگهدارنده برای تثبیت استفاده کنید.

• نصب پروفیل‌های کاور

کاورهای مخصوص را روی فریم قرار داده و با پیچ محکم کنید.

• درزبندی نهایی با چسب سیلیکونی

اطراف شیشه‌ها را با چسب مخصوص درزگیری کنید تا از ورود آب جلوگیری شود.

۶. بررسی نهایی و تست آب‌بندی

پس از اتمام نصب، باید تمام قسمت‌ها بررسی شوند تا اطمینان حاصل شود که کرتین وال کاملاً ایمن و مقاوم است.

مراحل بررسی:

• چک کردن تراز و استحکام اتصالات

از هم‌راستا بودن پروفیل‌ها و یکنواختی نصب مطمئن شوید.

• انجام تست آب‌بندی

با پاشیدن آب روی سطح کرتین وال، نشتی‌های احتمالی را بررسی کنید.

در صورت نیاز، درزها را دوباره درزبندی کنید.

• پاک‌سازی نهایی

چسب‌های اضافی و گرد و غبار را پاک کنید.

نکات کلیدی در نصب کرتین وال

✔ ایمنی: حتماً از تجهیزات ایمنی مانند دستکش، عینک محافظ، کلاه ایمنی و کمربند مهار استفاده کنید.
✔ دقت بالا: نصب باید کاملاً دقیق باشد، زیرا حتی کوچک‌ترین خطا می‌تواند درزها را باز کند و باعث نشت آب یا شکست شیشه شود.
✔ استفاده از متریال باکیفیت: انتخاب پروفیل‌های مقاوم، یراق‌آلات استاندارد براکت کرتین وال و شیشه‌های مناسب، عمر نمای کرتین وال را افزایش می‌دهد.

با رعایت این مراحل، کرتین وال به‌درستی نصب شده و نمایی زیبا، مقاوم و عایق‌بندی‌شده برای ساختمان ایجاد می‌شود.

نحوه نصب لامل و ترنزوم

نحوه نصب لامل و ترنزوم در کرتین وال

در سیستم کرتین وال، لامل (Mullion) و ترنزوم (Transom) نقش سازه‌ای دارند مولیون و ترنزوم کرتین وال چارچوبی برای نگه‌داشتن شیشه‌ها یا پنل‌های پرکننده ایجاد می‌کنند. در اینجا مراحل نصب آن‌ها را توضیح می‌دهم:

۱. نصب لامل (پروفیل‌های عمودی - Mullion)

لامل‌ها ستون‌های اصلی کرتین وال هستند که به سازه ساختمان متصل می‌شوند و بار اصلی سیستم را تحمل می‌کنند.

مراحل نصب لامل:

1. مشخص کردن موقعیت لامل‌ها

   • بر اساس نقشه‌های اجرایی، محل دقیق نصب لامل‌ها روی نمای ساختمان تعیین می‌شود.

   • نقاط اتصال روی سازه مشخص و علامت‌گذاری می‌شوند.

2. نصب صفحات اتصال (پلیت‌ها)

   • صفحات فلزی (پلیت‌ها) که نقش رابط بین سازه اصلی و لامل را دارند، در محل‌های مشخص‌شده جوش داده یا با رول‌بولت به سازه متصل می‌شوند.

3. برش و آماده‌سازی لامل‌ها

   • پروفیل‌های لامل باید متناسب با ابعاد تعیین‌شده، برش داده شوند.

   • لبه‌های برش داده‌شده باید کاملاً صاف و تمیز باشند تا درزگیری به‌درستی انجام شود.

4. نصب لامل‌ها

   • هر لامل با پیچ و مهره به پلیت‌های متصل‌شده به سازه اصلی فیکس می‌شود.

   • باید از تراز بودن لامل‌ها مطمئن شد تا کل ساختار کرتین وال صاف و یکدست باشد.

5. محکم‌سازی و تثبیت لامل‌ها

   • برای افزایش استحکام، برخی از سیستم‌ها از لقمه‌های فلزی در داخل لامل‌ها استفاده می‌کنند.

   • پیچ‌ها به‌اندازه مناسب سفت شوند تا از هرگونه جابه‌جایی جلوگیری شود.

۲. نصب ترنزوم (پروفیل‌های افقی - Transom)

ترنزوم‌ها، پروفیل‌های افقی هستند که بین لامل‌ها قرار گرفته و شیشه‌ها یا پنل‌های پرکننده روی آن‌ها قرار می‌گیرند.

مراحل نصب ترنزوم:

• اندازه‌گیری و برش ترنزوم‌ها

فاصله دقیق بین لامل‌ها اندازه‌گیری شود.

ترنزوم‌ها به طول مناسب بریده شوند.

• اتصال ترنزوم‌ها به لامل‌ها

هر ترنزوم در محل خود، بین دو لامل قرار داده می‌شود.

با استفاده از لقمه‌های نگهدارنده (Brackets) یا اتصالات مخصوص، به لامل‌ها متصل می‌شود.

• تراز کردن ترنزوم‌ها

پس از نصب، باید با استفاده از تراز، اطمینان حاصل شود که ترنزوم‌ها کاملاً افقی و هم‌سطح هستند.

• محکم‌سازی و تثبیت نهایی

پیچ‌ها به‌اندازه کافی سفت شوند.

نقاط اتصال با درزگیرهای لاستیکی یا چسب سیلیکونی درزبندی شوند.

۳. درزبندی و آب‌بندی پروفیل‌ها

پس از نصب لامل و ترنزوم، درزبندی انجام می‌شود تا از ورود آب و گرد و غبار جلوگیری شود.

• نصب نوارهای لاستیکی (EPDM)

در محل اتصال ترنزوم و لامل، نوارهای لاستیکی مخصوص قرار داده شود.

• اعمال چسب سیلیکونی

در قسمت‌هایی که احتمال نفوذ آب وجود دارد، از چسب سیلیکونی مخصوص استفاده شود.

نتیجه‌گیری:

با رعایت این مراحل، ساختار کرتین وال به‌درستی شکل می‌گیرد و آماده نصب شیشه یا پنل‌های پرکننده می‌شود. دقت در تراز بودن و آب‌بندی صحیح، دو عامل کلیدی در نصب لامل و ترنزوم هستند.

نصب لامل و ترنزوم، بخش اساسی اجرای کرتین وال است که دقت و مهارت بالایی نیاز دارد. لامل‌ها به‌عنوان پروفیل‌های عمودی، ساختار اصلی را تشکیل داده و وزن شیشه‌ها را تحمل می‌کنند، درحالی‌که ترنزوم‌ها پروفیل‌های افقی هستند که بین لامل‌ها قرار گرفته و نقش نگهدارنده شیشه یا پنل‌های پرکننده را دارند.

برای داشتن یک کرتین وال مقاوم، تراز بودن پروفیل‌ها، اتصالات محکم و آب‌بندی صحیح بسیار مهم است. با رعایت مراحل ذکر شده، نمایی زیبا، ایمن و بادوام برای ساختمان ایجاد خواهد شد.
